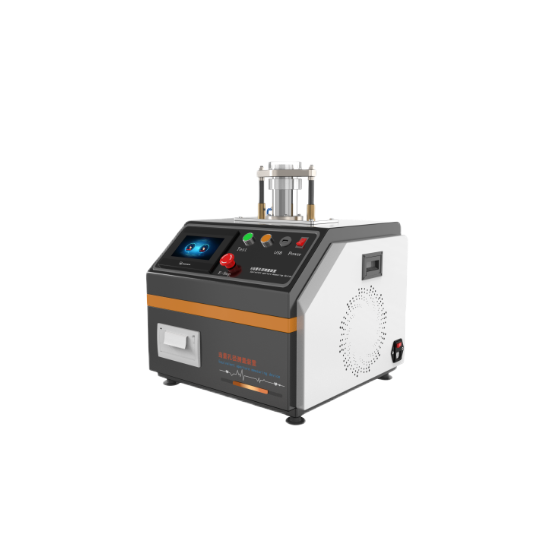

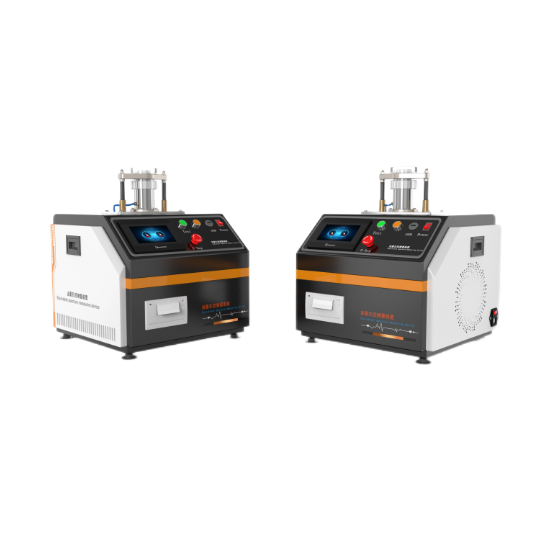

潔淨服當量孔徑測量儀

執行標準

IEST-RP-CC003.3

技術參數

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

試驗夾具：直徑47mm；

壓差傳感器：0-3000PA,0-10V;

流量計：0-2升；

試驗方法

在溶劑中浸泡5塊布料試樣，每塊直徑約5cm(2in.)，浸泡5min。a用鑷子夾起一片試樣，放在濾膜夾的兩層密封墊之間，夾緊濾膜夾。開啟氣泵，打開閥門，向布料加上少許氣壓;在布料上添加少許液體，使其剛好覆蓋布料表麵。

慢慢地提高壓力，直到布料上的某點出現一組氣泡，繼續提高壓力直到出現第三組氣泡。

注:注意不要將假陽性氣泡計算在內，那些氣泡點在布料周邊，那是因密封不好或密封處布料變形而產生的。

用同樣步驟試驗其他4片布料，計算起泡點壓力的平均值。

工作原理

將布料用一個夾具夾緊。然後，用己知表麵張力的適當液體浸濕布料，並對布料施加氣壓。觀察布料並測量克服液體表麵張力需的氣壓，可以確定起泡點壓力。然後，利用這個起泡壓力來確定布料的相對孔徑。有關本試驗的限製的討論參見英國標準BS3321和ARP901。有關利用微孔測試儀測定孔徑的方法參見ASTME1294。
