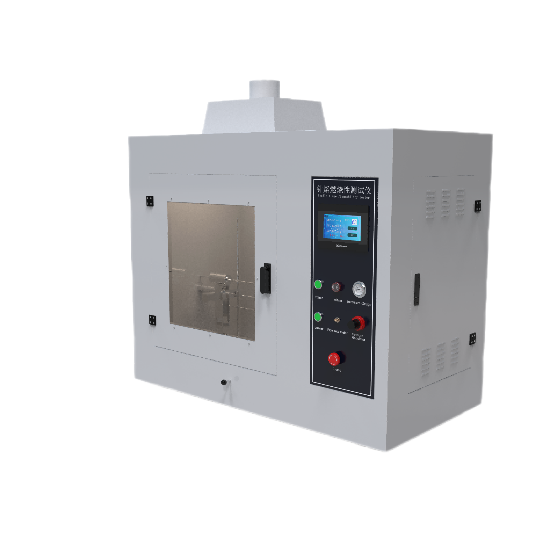

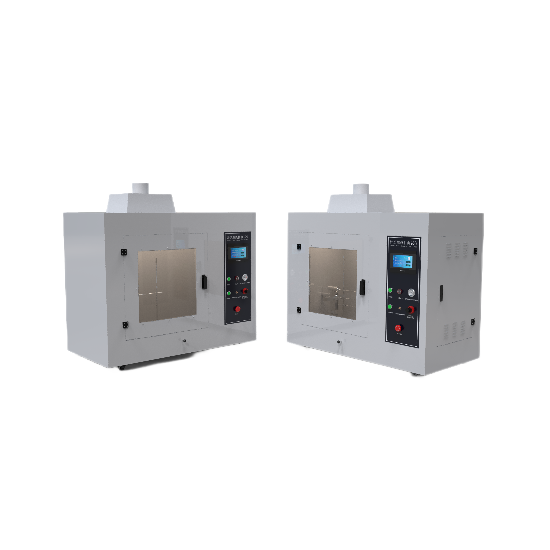

針焰試驗儀適用於檢測電子元器件、電器件、機械部件、注塑件等電器產品的阻燃性能。本機是模擬產品內部在故障條件下產生了小火焰，用模擬技術評定著火危險性。

　　基本信息

　　標準

　　設計標準

　　GB5169.5-2008 、GB4706.1-2005

　　IEC60695

　　IEC60695-2-2(2004)

　　產品組成

　　針焰試驗儀是由針焰燃燒器、工作室和測溫裝置三部分組成。

　　本機符合IEC60695-2-2(2004)、GB5169.5-2008、GB4706.1等試驗標準。

　　產品參數

　　工作電壓:AC220V，50Hz;

　　施焰時間:可調(0~999.9S);

　　持燃時間:0~999.9S ，自動記錄，隨意暫停;

　　火焰高度:12±1mm可調;

　　火焰溫度測量:從100℃±5℃升到700℃±3℃的時間為23.5S±1S,溫度顯示:0-1000℃±0.5℃;

　　氣源種類:丁烷(用戶自備);

　　施焰角度:0~45°可調;

　　針頭高度:大於35mm(內徑ф0.5，外徑ф0.9);

　　氣量大小可調(流量計);

　　外形尺寸:1100X1150X550mm(內部體積大於0.5立方，可訂製0.75立方、1立方)箱體內壁黑色, 光照度小於20lx,箱體由1.2厚304不鏽鋼製作,燃燒箱與控製箱在同一箱體;

　　熱電偶:φ0.5 鎧裝鎳鉻/鎳鋁絲,K分度，英國進口，對地絕緣;

　　配接物盤一個、絹紙五張、鬆木板一件;

　　儀器主要配件產地或:

　　1. 繼電器:歐姆龍。

　　2. 數字儀表:采用韓國autonics(奧托尼克斯)顯示.

　　3. 斷路器:施耐德

　　4. 按鈕、開關、指示燈:上海。

　　5. 箱體:由1.2厚的304不鏽鋼板製成，表麵噴漆。
