耳機氣密性測試儀、數碼相機氣密性測試儀、過濾器氣密性測試儀、發動機氣密性測試儀

汽車行業 新能源行業 通訊數碼 家用電器

汽車燈防水、油箱、水箱、 電池、接線樁、充電樁、 手機、智能手環 電動牙刷 飲水機、

發動機零部件、排水係統 充電槍、電機、電瓶、 手表、音響、筆記本、 咖啡機、攪拌機、煤氣灶

車載攝像頭、電池包 蓄電池外殼焊接線、 、耳機 掃地機、榨汁機、電熨鬥

安防照明 閥門管件 醫療器械 軍工用品

攝像頭、燈 通訊基站、 截斷閥、旋塞閥、球閥、 人工透析器 內視鏡、 手持式對講機、三防手機、

地質勘探采樣 水文監測 管道、接頭、波紋管、 輸液袋、注冊器、過濾器、 單兵通訊係列、彈盒、

泵體、閥門、壓鑄件 血壓計、膠囊內窺鏡、 彈夾、瞄具、護具、

輸液輸氧管、腔體管道、 備用電源、急救箱包

檢測氣體

產品參數:

  測試口 一個，二個，四個，或定製

  測試方式 直壓式

 傳感器 選擇範圍 -100~1000kpa

 精度 0.02%FS

  壓力方式 集成正負壓

  壓力調節方式 自動調節/手動調節

  壓力調節範圍 -80kpa~1Mpa

  壓力調節精度 士0.05%FS

  壓力重複精度 士0.1%FS

  分辨率 0.1pa

  測試單位 pa,kpa

 時間 時間量程 0.1~9999S

 時間分辨率 0.1S

  程序數量 32組測試程序每組程序獨立設置

  數據存儲 可以存儲近10萬組測試數據，插上U盤可以導出檢測數據

 接口 RS232 1個

 USB 2個

 1/O接口 8輸出/8輸入

  電源 外部240V電源

 數據分析 統計分析 儀器對測試產品數據進行如下統計:總數、合格數、不合格數

 測試過程控製 階段時間顯示 每個測試階段都有狀態和時間實時顯示

 儀器設置 參數設置 測試壓力上下限設置;測試各階段時間設置;泄漏值上下限設置;泄漏補償設置

 設備材質 重量 約9.5公斤

 殼體材質 鋁合金

 軟件 可選 上位機軟件可以與儀器進行測試數據傳輸，數據分析等功能

 配件 條碼掃描 條形碼，二維碼(選配)

 大小尺寸 單位:mm 335*305*265

產品介紹

1. 概要

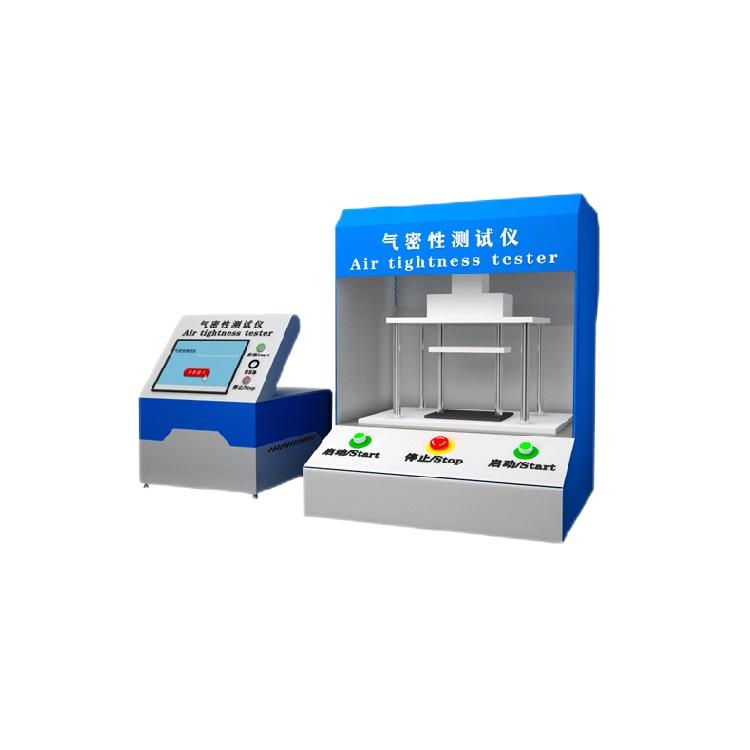

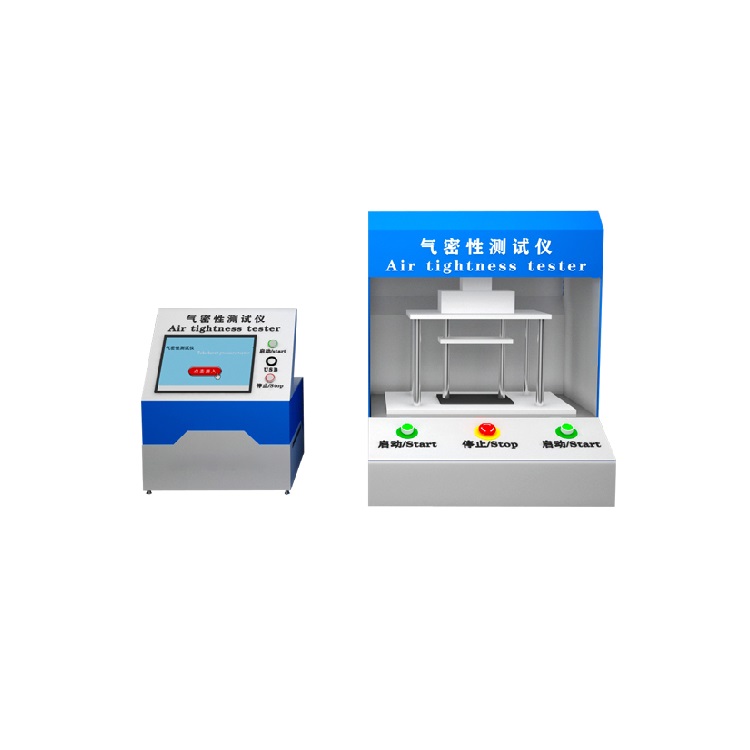

氣密性檢測儀是采用高精度手動調壓閥控製測試壓力，用來檢查各種部件、成品的氣密性的差壓式氣密性檢測儀。

采用進口高精度差壓傳感器，研發大流量小容積氣控閥島，可實現有測試品在不同條件下的自動化測試。

2. 特點

u 采用24位A/D采樣,32位MCU；

u 差壓分辨率〈0.1Pa〉，精度高；

u 7寸全觸式大屏智能操作係統，中文操作界麵，簡潔明了；

u 采用不發熱、大流量氣控閥；

u 研發的閥島，測試腔體容積僅2ml，測試時間更短、精度更高；

u 標配自動容積測定，識別出待測樣品容積；

u 多種通訊接口：內置R232串口、RJ45網口、CAN、USB通訊接口、LTP外部I/O控製口，支持MODBUS RTU,MODBUS TCP,串口，TCP，CAN等多種通信模式；

u 具備100組子程序，每組子程序可單獨編程，可單選、組合，滿足各種複雜測試要求；

u 集成標準漏口；

u 可保存6萬組檢測數據，支持USB數據導出；

3. 本機的參數

氣密性測試儀

一、產品概述

生產的氣密性檢測儀試驗壓力0~30Mpa，主要用於殼體、容器、管件等產品的氣密檢測。濟南思明特檢測設備具有計算機自動泄壓和手動泄壓雙重泄壓裝置，更有壓、時、泄露報警係統，使整套設備更加安全。采用觸摸屏控製。

二、 氣密性檢測儀參數

（1）試驗介質：空氣、氮氣

（2）試驗壓力範圍：0~30Mpa

（3）試驗工位數量：1

（4）壓力顯示精度：0.01mpa

（5）控製方式：計算機控製

（6）增壓泵輸出壓力範圍：0.2-0.8MPa

（7）試驗時間：0-100小時

（8）壓力曲線顯示：計算機控製，液晶顯示屏顯示

9，中英文切換

10，PLC控製係統；

11，質保一年；

12，塑膜客戶提供或者提供塑膜

三、 氣密性檢測方法-氣瓶氣密性檢測儀特點

1.配備數據采集軟件，實時顯示壓力時間曲線，壓力水量曲線，水量時間曲線，自動記錄實驗數據，輸出中英文報告。

2.本試驗機配備工裝，滿足不同消防氣瓶的安裝方式。

3.爆破試驗機管路係統采用非焊接式連接，可反複使用拆卸方便。

4.控製原理，能夠控製壓力的精度，保壓效果好，實時自動補壓 。

規格參數

 壓力傳感器 精度F.S 1.5%;

量程:-100KPa、100KPa、700KPa、1MaP、2MPa

 壓 差傳感器 分辨率 0.1Pa

 量程 A:±500Pa; B:±1000Pa; C:±2000Pa;

 精度 F.S0.1%

 耐壓 12MPa

 顯示單位 測試壓力 Pa、KPa、MPa、bar、PSI、Kg/cmatm、mmHg

 泄漏量 Pa、KPa、mbar、SCCM、CCM/SPa.m/s

 參數組數 100組

 時間參數設定 0~3000.0(分辨率0.1秒)

 顯示器 7英寸(1024*600)高清彩色電阻觸摸屏

 通信接口 RS232、RS485RJ45(以太網口)

 USB 接口 USB2.0測試記錄下載，CSV格式

 內存 30天測試記錄，128M

 電源 AC100~240V、65w

 重量 約11Kg

 1/0數字信號接口 4組輸入(起動、複位、安全檢知、準備完成檢知)6組

輸出(儀器工作輸出、OK信號輸出、NG信號輸出、蜂鳴

信號輸出、旁路充氣輸出)

詳細參數

 測量方式 高精度差壓法

 測量通道 4CH四通道

 充氣壓力 充氣壓力單位:kPammH2O、Torr、PSI

 充氣壓力:-100/50/100/200/400/700KPa可選

 分辨率:0.1Kpa

 顯示精度:0.25%F.S

 泄漏測量 泄漏測量單位:Pa、Pa/s、ml/min(sccm)

 差壓量程:±1kPa/±2kPa可選

 泄漏分辨率:01Pa/1Pa

 測試精度:0.25%F.S

 時間設定 延遲時間:0.1-999.9sec

 充氣時間:0.1-999.9sec

 平衡時間:0.1-999.9sec

 檢測時間:0.1-999.9sec

 排氣時間:0.1-999.9sec

 外部控製 可控製外部氣缸

 報警輸出 合格、不合格報警輸出

 輔助功能 氣泡檢漏功能，外部氣缸控製

 通訊功能 RS485通訊，232、U盤數據轉存

 環境溫度 0~40℃

 環境濕度 20~85%RH(不結露)

 電源電壓 DC 24V約50W

 氣源壓力 0.6MPa±5%

 接口尺寸 φ6mm或φ4mm氣管

 整機重量 約15Kg

 產品尺寸 300x220x450mm(寬x高x深)

氣密性檢測儀

  核心模塊

  壓力範圍 -60KPa-1MPa

  測試口 標準12.4通道(2/4通道無差壓)

  測試方式 直壓，負壓，差壓，容積正向，容積逆向，微景容積

 傳感器 選擇範圍 -50KPa~700KPa/-50KPa-1MPa

 測試分辨率 1Pa

 傳感器精度 ±0.02%FS~0.05%FS

  壓力調節方式 自動調節

  壓力調節範圍 -60KPa~1Mpa

  壓力調節精度 ±0.01%FS

  壓力重複精度 0.1%FS

  測試單位 Pa、KPa、MPa、psi BarMbarmmHg，壓力及泄漏值單位可選(壓力值與泄露值單位可分別選擇)

 時間 時間量程 0.1~9999S

 時間分辨率 0.1S

  程序數量 1000組

  數據存儲 可存儲100萬條，可通過U盤導出到電腦

 接口 RS232 可與工控機連接，擴展功能

 USB 3個

 1/接口 輸入/輸出:STARTSTOP8組繼電器控製功能

 HDMI 外接顯示器

 以太網/WIFI 聯網更新升級軟件

  電源 外部220V電源

  語言 中文、英語，日語，語語，法語，俄羅斯語

  觸摸屏 10時多點彩色觸摸屏

  視覺角度 屏幕顯示角度可調(75度及90度)

  界麵皮膚 三種界麵可選13.0

  重量 17kg

  外殼材質 鋁合金

  大小尺寸(長寬高單位:mm) 277mm*465mm*235mm

氣密性測試儀

直壓氣密性測試設備,其主要用於防水測試,密封測試,氣密性測試單通道一次對一個產品的進行氣密性測試,多通道氣密性測試設備 則一次可同時對多個產品進行檢測,相對來說效率有很大的提升,大幅度降低人工成本。

整個測試過程僅需4個階段就能完成檢測,即(充氣階段->  保壓階段->測試階段->排氣階段),檢測周期在3到25秒之間,其測試時間的長短主要與待測品的體積有關

直壓氣密性測試儀主要應用領域:

汽車行業:汽車車燈氣密性測試,發動機零件氣密性測試, 車載攝像頭氣密性檢測,充電樁防水檢測,充電槍防水檢測等。

電子消費:運動音響,藍牙音箱等,脫毛器,電動刷, 電動洗浴頭,手機防水檢測等。

用品:對講機防水檢測 ,手持式對講機,車載式對講機,三防手機等。

閥門管道:閥門的氣密性,管道的通透性,接頭的密封性測試等

電池行業:鋰電池外殼焊接線氣性密性測試,接線柱與外殼的密封性測試,電池包密封檢測等。

家電行業:咖啡機,榨汁機,攪拌機,水壺等有氣密性檢測要求的產品。

智能穿戴:智能手環防水檢測,手表防水檢測,水下密封性檢測等。

優勢特點:

1、直壓氣密性測試儀精度高:直壓氣密性檢測儀,傳感器精度開發至 0.02-0.05%FS 與國際主流對標,處國內水平。(計量檢測報告為準,可提供檢測報告)

2、壓力調節杜絕手工對折氣管完成,杜絕因手部升溫,導致測試壓力源頭差異累計及偏移。

3、壓力輸出管道接口采用金屬快插結構,氣密性測試儀穩定耐用,拆裝方便。(有發明)

4、條碼掃描功能標配,方便後期品質追溯,統計,有效識別條形碼、二維碼。

5、溫度、濕度自動補償修正,拒絕外部條件變化幹擾,特有SI2.0算法。(有軟件著作)

6、六國語言支持,適應不同的客戶群體。

7、集成正負壓力,一鍵切換,直視更多測試工況。

8、三種測試模式:直接檢測、容積檢測、微容積檢測,解決更多氣密性測試難點。

9、使用印刷成冊的《使用說明書》或電子檔。快速入手,易學易懂,智能型氣密測試設備傻瓜化操作。

10、四級調壓構成,杜絕外部壓力源波動對氣密測試穩定性及精度的影響。

11、更穩定更精密,更科學

12、24V電源驅動,更安全,更放心。

13、可提供氣密性測試儀、模具、夾具、自動化工裝及防水工藝、材料供應鏈等整體服務鏈,一站式服務,更周到,更貼心。

14、完善的售後服務體係,響應速度快,7X24小時無縫服務。

自動化領域涉及的—款儀器，它擁有非常高的靈活性及 擴展性，用模塊化設計，控製係統和執行部分獨立，可以實現—套係統控製多個執行模塊組成多通道測試。同時兼顧！

儀器特點1、靈活性高，功能可根據需求增加刪減。2、可擴展性強，多組傳感器3、可以快速的組成多通道測試，使自動化的開發周期大大縮短。4、分析控製係統可采用工控電腦加控製卡或者嵌入式係統等多方種式，方便MES係統的對接與實施5、屏幕支持定製，嵌入式係統標配7寸，可定製10.4寸、12寸、15寸；工控電腦方式屏幕尺寸不受限製6、標配采用龍施全功能閥島， 正、負兩種壓力形式和8種測試方法；可以將兩種壓力形式及五種測試方法編寫成20多種測試功能。7、多種通訊協議及接口：內置RS232和RS485串口，USB2.0接口，外部1/0控製口。8、可選配條碼掃描功能和上位機軟件， 方便產品數據管理和品質追溯，儀器曆史記錄可多達50萬條

差壓泄漏檢測儀工作原理：對標準件和被測工件分別加注同樣的壓力，穩壓過後通過對比標準件和被測工件內的壓力差值，來實現被測工件的良莠判斷。以小量程壓力傳感器為感壓原件檢測被測工件和標準件之間壓力差來確定被測工件是否存在泄漏和泄率大小。
