適用範圍：

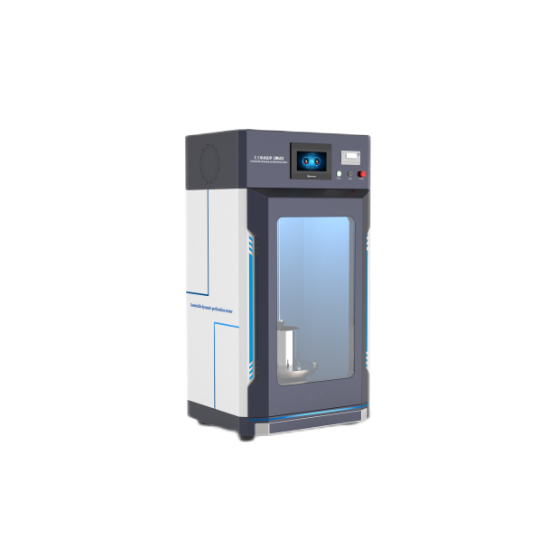

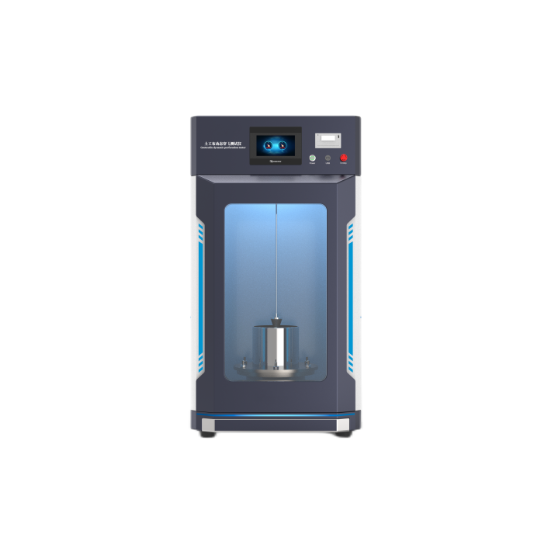

本儀器用於測定土工布及其有關產品抵抗從固定高度落下 的鋼錐穿透的能力，表征了尖石跌落在土工布表麵後對土工布造成的損壞程度，其性能符合標準GB/T17630《土工布及其有關產品動態穿孔試驗 —— 落錐法》的要求。

工作原理：

將土工布試樣水平夾持在夾持環中，使規定質量的鋼錐從500mm高度跌落在試樣上，在試樣上形成破洞，再以標有刻度的小角量錐插入破洞中測得穿透的程度。

符合標準：

GB/T17630《土工布及其有關產品動態穿孔試驗 —— 落錐法》ISO 13433、JIGE50 T1128等標準。

技術參數：

控製係統:PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

運動模式：全自動上下運動，穩定性高，精度高；

夾持環內徑：150±0.5（mm）
鋼錐尖頂到試樣距離：500±2（mm）
不鏽鋼錐：錐角：45 b 、 總質量：1000±5（g）
量錐質量：600±5（g）
外形尺寸：435×575×1600（mm）

用電要求：220V,50hz
