簡介：

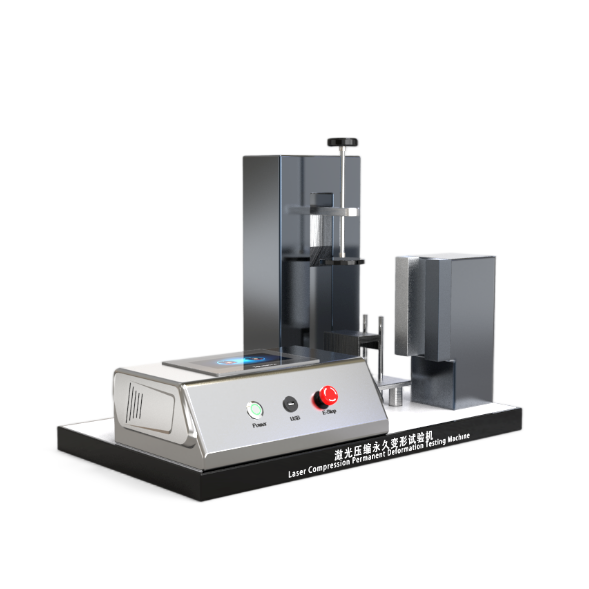

激光壓縮變形試驗機是基於PV3363開發的汽車密封條檢測設備，可線性的檢測汽車密封條壓縮變形量曲線。

執行標準：

PV3363、GB/T7759 、QC/T709、GB/T 21282、SMTC 3 C00003-2010

技術參數

控製係統：PLC+Windows係統；

操作界麵：彩色12寸嵌入式工業電腦，中英文切換，WiFi連接；

‌精度要求‌：試驗力分辨力達1/±500000 FS，示值誤差≤±0.2%（0.5級精度）；

‌力控範圍‌：通常為0.005%～5% FS/s，支持恒力、恒變形控製模式；

‌位移測量‌：行程≥100mm，位移速率0.001～600mm/min（可定製高速係統）。

‌環境模擬‌：部分設備集成溫濕度控製係統，滿足標準測試環境（23±2℃，50±5% RH；

三、檢測流程（基於GB/T 7759）

‌樣品製備‌：裁取代表性密封條樣本，按標準尺寸處理並預調節溫濕度；

‌初始厚度測量‌：使用激光傳感器記錄壓縮前厚度；

‌壓縮階段‌：

樣品置於夾具中，施加規定壓力（如實際工作壓力的70%）；

保持壓縮狀態至標準時間（通常22-24小時；

‌恢複與測量‌：

卸壓後靜置恢複（如30分鍾），測量殘餘厚度；

計算變形量：變形率 = [(初始厚度 - 殘餘厚度) / 初始厚度] × ；‌

采用伺服電機+高精度滾珠絲杠驅動，符合GCB6-89標準；

自動生成測試報告及變形曲線，適用於三元乙丙等密封條；

‌自動化測試裝置‌

集成高度傳感器，實時監測壓縮/恢複過程數據，提升檢測效率；

‌兼容標準‌：優先選擇明確符合GB/T 7759、ISO 815等標準的設備；

‌工裝適配性‌：根據密封條截麵形狀定製夾具；

用電要求：220v,600W;

外形尺寸：720*460*520mm;
