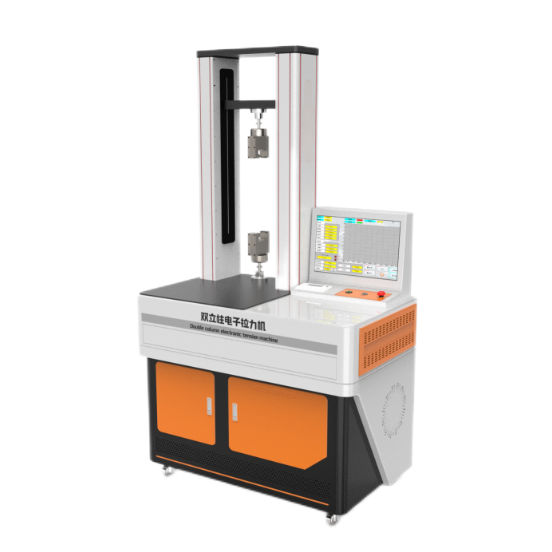

微機控製電子試驗機,雙立柱拉力機,落地龍門式拉力機

一、使用領域：

該試驗機采用交流伺服電動機作為動力源；采用的芯片集成技術，設計的PCI數據采集放大和控製係統，試驗力、變形的放大、A/D轉換過程實現了全數字化調整。本機可對各種金屬、非金屬及複合材料進行力學性能測試和分析研究，廣泛應用於航空航天、石油化工、機械製造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及製造業，可根據GB、JIS、ASTM、DIN、ISO等標準自動求取試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。

二、依據標準：

滿足標準GB/T228-2022《金屬材料 室溫拉伸試驗方法》、GB/T7314-1987《金屬壓縮試驗方法》的要求，符合GB、ISO、ASTM、DIN等多種標準的數據處理。可以符合用戶的要求及提供的標準。

三、重點描述：

主機：該機采用龍門落地式雙空間結構，上拉下壓，橫梁升降可以無級調速，更換立柱、絲杠、外罩後可改變試驗空間。傳動係統由低噪音圓弧同步齒型帶、絲杠副組成，運行平穩，效率高、噪音低、無汙染。

附具：

標準配置：楔型拉伸附具、壓縮附具各一付。楔型拉伸附具采用手動夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。

四、主要技術指標

1. 試驗力：5KN可選擇10KN

2. 準確度等級: 1級

3. 結構形式：龍門落地式結構

4. 試驗力示值允許誤差極限：示值的±1%以內

5. 負荷測量範圍：滿量程的0.4%～FS

6. 力分辨率：試驗力的1/300000

7. 大變形引伸計範圍：0-800mm激光

8. 變形示值誤差極限：示值的±0.5%以內

9. 位移示值極限誤差：示值的±1%以內

10. 位移小分辨力：0.01mm

11. 力控速率調節範圍：0.05～5%FS/S

12. 力控速率相對誤差：設定值的±1%以內

13. 變形速率調節範圍：0.05～5%FS/S

14. 變形控製速率相對誤差：設定值的±1%以內

15. 橫梁速度調節範圍：0.01～500mm/min

16. 橫梁速度相對誤差：設定值的±1%以內

17. 恒力、恒變形、恒位移控製範圍：0.5%～FS

18. 恒力、恒變形、恒位移控製精度：設定值的±1%以內；

19. 有效試驗寬度：500mm

20. 有效拉伸空間距離：800mm

21. 有效壓縮空間距離：800mm

22. 軟件及用戶界麵：WINDOWS操作環境下的軟件和交互式人機對話操作界麵

23. 試驗過程及測量、顯示、分析、控製等均由微機完成

24. 試樣破壞後，移動橫梁自動停止移動（或自動返回初始位置）

25. 具有程控和機械兩級限位保護

26. 當負荷過額定值3～5%時，自動停機

27. 供電電源：220V，50Hz，0.75KW

28. 主機尺寸： 1150×750×2150mm

29. 設備重量：約450Kg

 五、試驗機主機配置

落地龍門式主機一台

高精度光電編碼器一隻

交流伺服調速係統及交流伺服調速電機共一套

高精密滾珠絲杠副兩套

高精度圓弧同步減速係統一套

高精度負荷傳感器一支

大變形引伸計一套（激光伸長率）

楔形拉伸輔具一套（可根據用戶要求配置）

試驗機壓縮輔具一套

壓盤直徑Φ100mm

聯想計算機一台

HPA4彩色噴墨打印機一台

WINDOWS操作環境下的FYTest試驗機軟件一套

六、測控係統功能特點

（一）電路簡介

AD800全數字數據測控采集卡是基於PCI接口的微機內置式PCI試驗卡，符合PCI2.1規範。該卡可直接插入微機的任一PCI插入槽中，通過簡單的連線，直接連接到試驗機，即可實現微機自動測量與控製，真正做到即插即測。AD800試驗卡集程控放大、A/D轉換、數字量I/O、計數及脈寬（PWM）、方波發生（SWP）等功能於一體，其係統結構可靠簡潔，並且具有十分良好的互換性。

（二）技術性能

全係統采用數字化設計，安全、穩定、可靠、精度高

全係統無任何可調器件，數字調零和測控參數自動

係統集成CPLD運算器件，具備高速運算能力，實時處理數字信號

本係統采用PCI2.1總線標準，易擴展、易升級而且做到“即插即用”

集成4檔精密儀用程控放大器，自動換檔

自動檢零

七、軟件介紹

（一）軟件界麵

（二）軟件概述

基於WINDOWS操作平台，軟件操作簡單、功能強大，人機對話式結構。采用標準的WindowsXP風格，操作簡單易學

軟件采用模塊化設計，不同的試驗類型創建，試驗控製以及數據分析都有獨立的模塊，與主程序分離。可以適應多種試驗類型的試驗控製和數據處理

試驗數據可由用戶自行添加，個數不限，采用模板方式新建試驗記錄，方便快捷

自動完成試驗過程、判斷破型，自動記錄保存試驗數據。有試驗數據以國際通用的XML格式保存

高效的試驗數據管理功能，能按多種方式實現試驗數據的快速查詢、加載與刪除

試驗結束係統自動分析、統計試驗結果，分析方式可由用戶自行設定

靈活的報表編輯功能，為用戶提供了麵向圖形排版的報表編輯工具，簡單易學，能方便的打印試驗曲線及相關圖片、文字

用戶可根據需要對試驗數據進行刪除

用戶可以根據需要改變分析方法，數據可以根據本身需要自行修改修約方式

的數據庫管理庫模塊

同時記錄力-時間，變形-時間、力-變形試驗曲線，可隨時切換觀察，任意放大縮小，水平或垂直移動，實時高速采樣

采用人機交互方式分析計算測試材料的機械性能指標，試驗結束時係統會自動計算彈性模量，屈服強度、抗拉強度、RP0.2/1.0等，在自動分析的基礎上，還可以人工幹預修正分析結果，提高分析的準確性

提供多種報表打印接口，用戶可根據需要編輯任何格式的報表

試驗數據采用標準數據庫管理方式，自動保存有試驗數據和曲線

試驗過程中實時顯示試驗曲線，試驗完成後試件的測試數據、曲線和試件信息都會在這操作窗口中顯示出來。

（三）軟件集成的部分標準或試驗方法

該套控製軟件現在已經集成了近四十種標準或試驗方法，可以滿足客戶的多方麵試驗的需要，試驗報告方法可以根據客戶的需隨時進行定製和更新，這樣可以為客戶帶來極大的使用方便。

金屬材料室溫拉伸試驗（GB/T228-2002）

金屬材料室溫拉伸試驗（GB/T228-87）

金屬材料壓縮試驗（GB7314-87）

金屬材料彎曲試驗（3點）（GB/T14452/93）

金屬材料彎曲試驗（4點）（GB/T14452/93）

（四）數據查詢窗口

可對曆史試驗數據進行數據庫查詢，隻需輸入一定的條件，可以把試驗數據立即找到。

（五）自動窗口

力值和變形可以自動，在我們調試完成後，如果用戶感覺示值不準或者測控參數被改動，隻需點擊自動校正按鈕，係統參數就會恢複到調試時的狀態。

（六）係統的調零采用數字化設計

隻需用鼠標操作就可以對兩個采集通道進行調零，係統一般隻需一次調零即可，在正常使用情況下，係統會自動回到真正的零點。

（七）批量數據處理及批量報告打印窗口

可對一批同類試件進行匯總分析，對測控數據進行對比並計算平均值，可以對試件進行成批匯總打印。我們可以為客戶定製特殊的試驗報告。這些隻是多種形式的幾個代表。試驗報告也可根據用戶要求進行編輯打印並具有相關處理軟件（批量處理、控製編程器、MaxDoc報表處理器、MaxXls報表處理器等）

八、驗收及售後服務

設備安裝、調試、驗收合格後，供方應免費對操作人員進行設備的操作和維護的培訓

設備在調試驗收合格後，免費保修12個月，保修期滿後負責長期維修服務

設備安裝、調試完成後，按有關國際、標準對設備進行驗收

免費長期提供設備谘詢、調試服務
