煤礦用非金屬（shǔ）瓦斯輸送管材耐正（zhèng）壓力測試儀

符合AQ 1071-2009 4.3試驗 MT/T 558.1-2005  備注：MPE80級聚乙烯管僅受理0.6MPa～1.25MPa

主要參數：

 壓力（lì）範圍：0-2MPA(可（kě）調)，增壓比 1:16

壓力（lì）表精（jīng）度不低於1.0級

計時（shí）器精度（dù）在±2%以內

箱（xiāng）體尺寸（cùn）：高（gāo）900*寬1450mm*厚650mm

恒（héng）溫箱（xiāng）：外（wài）形310-280-180mm，15升；溫度0-99度

恒溫係統由恒溫槽,流體循環（huán）或攪拌裝置,加熱和溫度控製裝置等組成。無論恒溫槽內的加熱介質是水、空氣或其他流體,溫度均保持在士2℃的偏差內。

（恒溫（wēn）槽）

壓（yā）力讀數偏差精度（dù）±2% ，配有內（nèi）圓錐接頭

主要配置：氣液增壓泵、防護機箱、調壓閥、卸荷閥、手拉閥、耐震壓力表、不鏽鋼管路、單向閥等

箱體尺寸：高900*寬1450mm*厚650mm

1試樣在施加壓力之前應進（jìn）行預處理。預處理溫度與試（shì）驗溫度相同（tóng）。預處理時間應使試樣達到試驗溫度為止。對於23C條件下（xià）的試驗（yàn）,當將試樣浸在液體中,預處理時間不（bú）少於1h。當將（jiāng）試樣置於氣體介質中,預處理時間不少於 16 h。

2瞬時爆破試（shì）驗時,連續均勻地、快速地對試樣施加壓力,並同時開始計時（shí）直至（zhì）試樣破裂為止。如果試樣在小於 60s內破裂,則降低施壓速度,重複試驗,直到試樣（yàng）在60~70s內破裂為止。記錄試樣破（pò）裂時的壓力和時間及試樣的破裂（liè）狀（zhuàng）態。

3 耐壓試驗時,連續均勻地把試樣壓力施加（jiā）到給定值,然（rán）後開始計（jì）時。在（zài）整個（gè）試驗過程中。保持壓力，達到規定時間後,記錄試（shì）驗結果和試樣（yàng）破裂狀態。 當破壞出現在（zài）距（jù）接頭（tóu）一個直徑長度內時,如果有理由（yóu）確認（rèn）破壞是由樣品本身存在某種缺陷造成的,該試樣有效。否則另取（qǔ）試樣重新試驗，

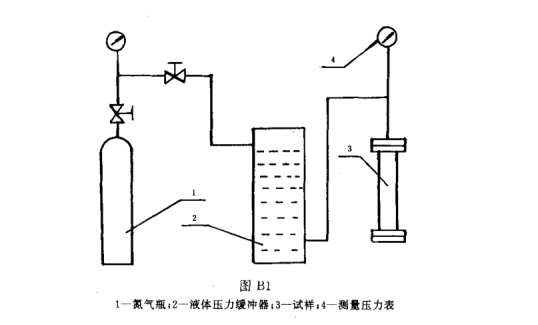

利用壓縮（suō）空氣,例如氮氣對（duì）液體壓力（lì）緩（huǎn）衝器施加壓力,再通過緩衝器中的壓力液體對（duì）試樣加壓
