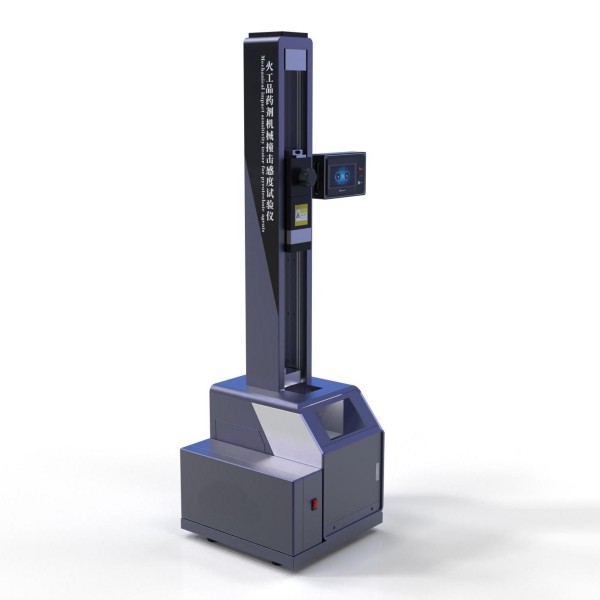

火工品藥劑機械撞擊度試驗儀

一、 儀器介紹

實驗原理

升降法

將定量的被測藥劑壓製在試樣孟內,用一定質量的鋼錘從不同高度自由落下撞擊擊柱,擊柱撞擊試樣盂內的藥劑，觀察其發火情況，用統計分析方法計算其50%發火高度和標準偏差，以此評價被測藥劑的機械撞擊感度。

爆炸概率法

將定量的被測藥劑壓製在試樣孟內,用一定質量的鋼錘從規定的定高度自由落下撞擊擊柱，擊柱撞擊試樣孟內的藥劑，觀察其發火情況，計算發火試樣的百分數，以此評價被測藥劑在規定落高下的機械撞擊感度。

符合標準：

GJB 5891.22-2006《火工品藥劑試驗方法第 22部分  機械撞擊感度試驗》

二、 儀器參數

技術參數：

1、控製方式：PLC

2、操作方式：觸摸屏

3、最大行程：1000mm （可調）

4、落錘：0.50kg±0.001kg、0.80kg±0.002kg、1.20kg±0.003kg  的鋼質落錘

5、試樣盂：

     直徑為6.52*2.0mm

     孔深直徑為5.65*1.13mm

     材料:鋼帶15-P-I-T0.5 GBT710

     技術要求:鍍銅後鍍錫鈍化處理

6、擊柱:  材料:鋼材T8A  淬火硬度:59HRC-62HRC

7、墊柱:  φ10*11.5mm 材料:鋼 GCr15   淬火硬度60HRC-65HRC

8、輔助設備：

     恒溫水浴:   0~99℃ 溫控精度：±1℃

     壓力機 : 分辨率0.1

     天平：量程200g  精度：0.0001g

     塞尺：1級

     水平儀：1級

9、電源 ： AC 220V 50HZ  1.5KW

10、規格：650*550*1350mm

基本配置：

主機   一台

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌     一個

扳手     一套

恒溫水浴   一台

壓力機       一台

天平            一個

塞尺 一個

水平儀一個
