發布日期:2024-10-18 瀏覽次數:次

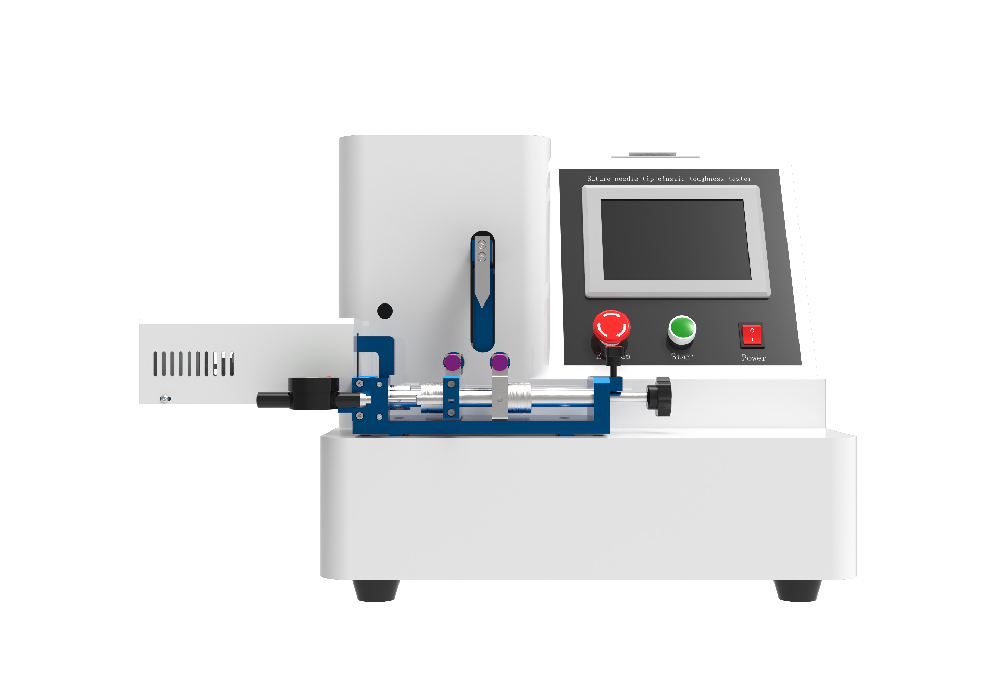

皮膚縫合針彈性測試儀、醫用縫合針韌性測試儀、醫用縫合針彈性測試儀、縫合針彈性韌性測試儀
一、設備核心功能與測試原理
雙模集成測試係統:
彈性測試:通過專用夾具固定弧形縫合針(如1/2弧、3/8弧),展開針尖/針尾至標準弧形增大值後釋放,測量其回彈變形量,評估針體恢複性能。
韌性測試:將針尾固定於彎曲裝置,直針/三角半彎針在6mm半徑圓弧上向內彎曲至90°,弧形針展開至指定形態,檢測抗斷裂能力。
智能控製單元:
7寸觸摸屏支持中英文操作,集成PLC控製器實現參數預設、自動校準及結果判定。
實時生成力-位移曲線,機載針式打印機輸出報告或USB導出數據。
二、儀器特征
采用可編程控製器、液晶屏、百分表、測距裝置、傳動機構、機載打印機等組成。中文菜單顯示,人機對話自行設定各項參數,自動運行,實時顯示下行距離。增大量、變形量,並由打印機打印出測試數據。操作方便。
本設備是檢驗生產廠家產品性能的檢測設備。由可編程控製器,觸摸屏,力值傳感器,傳動裝置,機載打印機等組成,提供中英文菜單顯示,具備人機對話設定各項參數自動運行測試模式。另增設生產單位,生產批次機打輸入,使測試結果更加規範化標準化。信息安全方麵采用三級密碼,讓信息安全可靠。測試操控範圍包括:測試項目、公稱規格、弧形、縫針直徑、玄長、打印設定、測試、上行、下行、時間、標定,檢定等功能設定。搭配機載打印測試可實時顯示彈性形變數據。針對測試結果自動判斷,不合格則啟動自動蜂鳴報警,並由打印機打印出測試數據及結果以供分析。
三、關鍵技術參數
參數項 | 指標範圍 |
操作係統 | PLC控製係統 |
操作界麵 | 彩色7寸觸摸屏,中英文切換 |
公稱規格 | 0.2~1.4mm |
變形分辨力 | 0.01mm |
控製變形速率 | 0.01 mm /s~1 mm /s |
測試速率 | 可任意設置 |
測試範圍 | 0.1mm~5.0mm、可任意輸入 |
千分表測量範圍 | 0~25.4mm,精度0.001mm |
測距儀測量範圍 | 0~6mm,誤差不大於讀數的±1%,分辨率0.001mm |
打印機 | 嵌入式式打印機 |
打印方式 | 每次可打印10次測試結論 |
電源 | AC220V,50Hz |
整機功率 | 60W |
設備重量 | 32.5kg |
外形尺寸 | 700*450*480*(mm) |
四、標準化測試流程
彈性測試
樣品固定:弧形針針尾/針頭卡入夾具,展開至標準弧形增量(如1/2弧針展開至3/8弧狀)。
釋放測量:卸載後讀取刻度盤變形量,若≤標準限值(如φ0.5mm針≤0.25mm)則合格。
韌性測試
彎曲加載:
直針/三角半彎針:6mm圓弧彎曲至90°保持5秒。
弧形針:展開至目標形態(如3/8弧→直針)。
結果判定:針體無裂紋或斷裂即為通過。
五、執行標準與應用
關鍵項 | 說明 |
遵循標準 | YY/T 0043-2016(醫用縫合針)、YY 0166-2002(帶線縫合針) |
質量控製 | 生產端降低不良率(某廠商針體斷裂率從2.1%降至0.3%) |
臨床安全 | 確保心髒手術等高精度操作中縫合針的抗彎曲性能 |
六、維護與校準
季度校準:使用標準樣件校準位移係統,確保偏差≤0.002mm。
日常維護:清潔夾具防塵,避免高溫/高濕環境存儲。
該設備通過高精度形變控製與智能分析,成為縫合針生產質檢及手術安全的核心保障工具。
七、配置清單
主機1台;
測試軟件1套;
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
0-25千分表;
皮膚縫合針彈性測試儀、醫用縫合針韌性測試儀、醫用縫合針彈性測試儀、縫合針彈性韌性測試儀
一、設備核心功能與測試原理
雙模集成測試係統:
彈性測試:通過專用夾具固定弧形縫合針(如1/2弧、3/8弧),展開針尖/針尾至標準弧形增大值後釋放,測量其回彈變形量,評估針體恢複性能。
韌性測試:將針尾固定於彎曲裝置,直針/三角半彎針在6mm半徑圓弧上向內彎曲至90°,弧形針展開至指定形態,檢測抗斷裂能力。
智能控製單元:
7寸觸摸屏支持中英文操作,集成PLC控製器實現參數預設、自動校準及結果判定。
實時生成力-位移曲線,機載針式打印機輸出報告或USB導出數據。
二、儀器特征
采用可編程控製器、液晶屏、百分表、測距裝置、傳動機構、機載打印機等組成。中文菜單顯示,人機對話自行設定各項參數,自動運行,實時顯示下行距離。增大量、變形量,並由打印機打印出測試數據。操作方便。
本設備是檢驗生產廠家產品性能的檢測設備。由可編程控製器,觸摸屏,力值傳感器,傳動裝置,機載打印機等組成,提供中英文菜單顯示,具備人機對話設定各項參數自動運行測試模式。另增設生產單位,生產批次機打輸入,使測試結果更加規範化標準化。信息安全方麵采用三級密碼,讓信息安全可靠。測試操控範圍包括:測試項目、公稱規格、弧形、縫針直徑、玄長、打印設定、測試、上行、下行、時間、標定,檢定等功能設定。搭配機載打印測試可實時顯示彈性形變數據。針對測試結果自動判斷,不合格則啟動自動蜂鳴報警,並由打印機打印出測試數據及結果以供分析。
三、關鍵技術參數
參數項 | 指標範圍 |
操作係統 | PLC控製係統 |
操作界麵 | 彩色7寸觸摸屏,中英文切換 |
公稱規格 | 0.2~1.4mm |
變形分辨力 | 0.01mm |
控製變形速率 | 0.01 mm /s~1 mm /s |
測試速率 | 可任意設置 |
測試範圍 | 0.1mm~5.0mm、可任意輸入 |
千分表測量範圍 | 0~25.4mm,精度0.001mm |
測距儀測量範圍 | 0~6mm,誤差不大於讀數的±1%,分辨率0.001mm |
打印機 | 嵌入式式打印機 |
打印方式 | 每次可打印10次測試結論 |
電源 | AC220V,50Hz |
整機功率 | 60W |
設備重量 | 32.5kg |
外形尺寸 | 700*450*480*(mm) |
四、標準化測試流程
彈性測試
樣品固定:弧形針針尾/針頭卡入夾具,展開至標準弧形增量(如1/2弧針展開至3/8弧狀)。
釋放測量:卸載後讀取刻度盤變形量,若≤標準限值(如φ0.5mm針≤0.25mm)則合格。
韌性測試
彎曲加載:
直針/三角半彎針:6mm圓弧彎曲至90°保持5秒。
弧形針:展開至目標形態(如3/8弧→直針)。
結果判定:針體無裂紋或斷裂即為通過。
五、執行標準與應用
關鍵項 | 說明 |
遵循標準 | YY/T 0043-2016(醫用縫合針)、YY 0166-2002(帶線縫合針) |
質量控製 | 生產端降低不良率(某廠商針體斷裂率從2.1%降至0.3%) |
臨床安全 | 確保心髒手術等高精度操作中縫合針的抗彎曲性能 |
六、維護與校準
季度校準:使用標準樣件校準位移係統,確保偏差≤0.002mm。
日常維護:清潔夾具防塵,避免高溫/高濕環境存儲。
該設備通過高精度形變控製與智能分析,成為縫合針生產質檢及手術安全的核心保障工具。
七、配置清單
主機1台;
測試軟件1套;
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
0-25千分表;
